Merkel 防尘圈 PU5型

1. 特点

外缘带有静态密封唇，内缘带有支承凸缘，防尘唇刃口带有小圆角。

2. 材料

材料        代号             硬度

聚氨酯     95 AU V149     邵氏A 95度

3. 操作条件

   材料              95 AU V149

       温度范围 ℃

液压油 HL，HLP     －30 ～+110

HFA 流体            +5 ～+50

HFB 流体            +5 ～+50

HFC 流体            －30 ～+40

HFD 流体               －

水                   +5 ～+50

HETG （油菜籽油）   －30 ～+60

HEES （合成酯）      －30 ～+80

HEPG （乙二醇）      －30 ～+50

矿物油脂             －30 ～+110

线速度 m/s               2

4. 优点

单向防尘圈：适用于ISO 6195 A型的安装腔体沟槽标准。

■ 增加的静态密封唇，防止了脏物和水雾的侵入

■ 带有小圆角的防尘唇刃口，能可靠地刮除脏物，同时在活塞杆回缩时会在活塞杆表面留下一层残留油膜，这对摩擦特性及工作寿命，都会有很好的改善。

■ 防尘圈根部的支承凸缘可防止防尘圈在腔体里扭曲，同时也可以防止在密封圈与防尘圈之间产生压力升。

■推荐应用

工程机械，农业机械，注塑机，伸缩油缸，压机，工业车辆，起重机，装卸平台，支承缸类

5. 腔体和机加工标准

表面加工精度

峰谷高度          Ra             Rmax

滑动表面           *                    *

沟槽底面     ≤1.6 um      ≤6.3 um

沟槽侧面     ≤3.0 um      ≤15.0 um

* 作为防尘圈使用时，滑动表面的粗糙度应与安装的密封圈相适应。

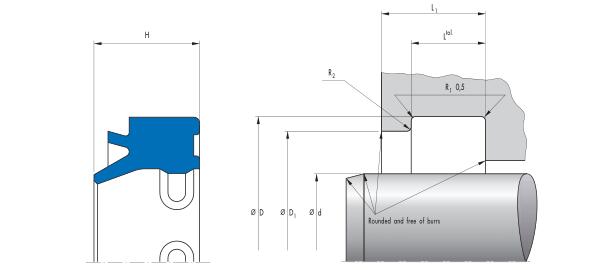

6. 安装

间隙尺寸

公称直径Ø d    D     D1

10…260 mm    H11    H11

直径d的公差由缓冲密封圈确定

安装与装配

PU5型可压进轴向开口的腔体。仔细装配是防尘圈功能正确的先决条件－见技术手册。

导入角

倒角的长度和角度，应与活塞杆所用的密封圈相适应。

Merkel---- PU5型防尘圈型号表

型号  d*D*L/H     订货号

PU5-16*24*5/7.8     24314500

PU5-16*24*4/7     24314499

PU5-18*26*5/7.8     24314502

PU5-18*26*4/7     24314501

PU5-20*28*5/7.8     24312946

PU5-20*28*4/7     24314503

PU5-22*30*5/7.8     24314506

PU5-22*30*4/7     24314505

PU5-25*33*5/7.8     24297872

PU5-25*33*4/7     24314507

PU5-28*36*5/7.8     24294374

PU5-28*36*4/7     24314509

PU5-30*38*4/7     24314511

PU5-32*40*5/7.8     24288780

PU5-32*40*4/7     24314512

PU5-35*43*4/7     24314513

PU5-36*44*5/7.8     24294375

PU5-36*44*4/7     24314514

PU5-40*48*5/7.8     24291068

PU5-40*48*4/7     24311206

PU5-45*53*5/7.8     24288781

PU5-45*53*4/7     24310500

PU5-50*58*5/7.8     24275192

PU5-50*58*4/7     24311362

PU5-55*63*4/7     24311363

PU5-56*64*4/7     24314518

PU5-56*66*6.3/9     24289916

PU5-60*68*4/7     24311364

PU5-60*70*6.3/9     24275194

PU5-60*72*5.5/10     24368032

PU5-63*71*4/7     24311365

PU5-63*73*6.3/9     24275195

PU5-65*73*4/7     24314521

PU5-70*78*4/7     24314522

PU5-70*80*6.3/9     24288253

PU5-70*82*5.5/10     24368033

PU5-75*83*4/7     24314523

PU5-80*88*4/7     24314524

PU5-80*90*6.3/9     24288782

PU5-80*92*5.5/10     24368034

PU5-85*93*4/7     24314525

PU5-85*95*6.3/9     49005211

PU5-90*98*4/7     24314526

PU5-90*100*6.3/9     24275179

PU5-90*102*5.5/10     24368035

PU5-100*108*4/7     24314527

PU5-100*115*9.5/13     24275180

PU5-110*122*5.5/10     24314528

PU5-110*125*9.5/13     24265869

PU5-115*127*5.5/10     24314529

PU5-120*132*5.5/10     24314530

PU5-125*137*5.5/10     24314531

PU5-125*140*9.5/13     24289918

PU5-130*142*5.5/10     24314532

PU5-140*152*5.5/10     24314534

PU5-140*155*9.5/13     24289919

PU5-150*162*5.5/10     24314535

PU5-160*172*5.5/10     24314536

PU5-160*175*9.5/13     24289920

PU5-170*182*5.5/10     24314538

PU5-180*192*5.5/10     24314539

PU5-180*195*9.5/13     24294376

PU5-200*212*5.5/10     24314541

PU5-200*215*9.5/13     24294377
