Merkel 防尘圈 AUAS R型

1. 特点

金属外露骨架，外伸的经过切削的防尘唇

2. 材料

 材料       代号           硬度         金属骨架

聚氨酯    94 AU 925     邵氏A 94度   非合金钢 DIN 1624

3. 操作条件

  材料                 94 AU 925

                       温度范围℃

液压油 HL，HLP       －30 ... +110

HFA 流体             +5 ... +50

HFB 流体             +5 ... +50

HFC 流体             －30 ... +40

HFD 流体              －

水                    +5 ... +40

HETG （油菜籽油）    －30 ... +60

HEES （合成酯）      －30 ... +60

HEPG （乙二醇）      －30 ... +40

矿物油脂             －30 ... +110

线速度 m/s                2

4. 优点

防止污染物侵入液压缸内部的单唇口防尘圈，适用于ISO6195 B型的安装腔体沟槽标准。

■在腔体中定位配合牢固（过盈配合）

■ 在活塞杆和防尘圈之间，没有任何环道形成灰尘死角

■ 在防尘圈与密封圈之间，没有压力升

■ 安装腔体轴向敞口，便于腔体加工和防尘圈装配

我们建议优先使用更为先进的AUAS R型防尘圈。它的半圆形防尘唇能可靠地刮除脏物，同时在活塞杆回缩时，会在活塞杆表面留下一层油膜；这有利于改善整个系统的摩擦性能、密封性能和使用寿命。

■推荐应用

工程机械，农业机械，装卸平台，支承油缸，工业车辆，起重机械，支承油缸，压机

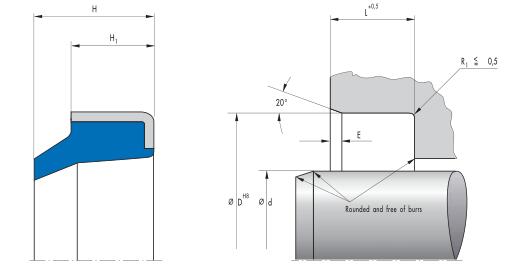

5. 腔体和机加工标准

表面加工精度

峰谷高度      Ra             Rmax

滑动表面      *                *

沟槽底面     ≤1.6 um      ≤6.3 um

沟槽侧面     ≤3.0 um      ≤15.0 um

* 作为防尘圈使用时，滑动表面的粗糙度应与安装的密封圈相适应。

6. 安装

公差推荐

  公称直径Ød          D

10… 260 mm       H8

直径d的公差由缓冲密封圈确定

安装与装配

防尘圈AUAS R型可压进轴向开口的腔体。仔细装配是防尘圈功能正确的先决条件－见技术手册。

导入角

倒角的长度和角度，应与活塞杆所用的密封圈相适应。

Merkel-----AUAS R型防尘圈型号表

型号         d*D*L/H      订货号

AUAS R     25*35*7/10     49044060

AUAS R     30*40*7/10     521387

AUAS R     35*45*7/10     521935

AUAS R     40*50*7/10     521393

AUAS R     45*55*7/10     521400

AUAS R     50*60*7/10     521404

AUAS R     55*65*7/10     530779

AUAS R     60*70*7/10     521431

AUAS R     65*75*7/10     530783

AUAS R     70*80*7/10     521502

AUAS R     80*90*7/10     521506
