M4型活塞密封件是用来密封活塞。这种密封件是由V形密封圈、支撑环及挡圈组成的。通过适当选择V形圈密封的材料，这种密封组件可适用于各种工况条件。例如，用NBR材料而无织物增强的V形密封圈便可用在低温或密封要求特严的情况。

1.材料：

挡圈：N B R 基硬织物材料（Q 5 0 2 1 /Q5022）

V形圈密封：有织物增强的NBR基材料（Q5018/Q5019）

支撑环：聚醛树脂（POM-W5001）或

NBR基硬织物（Q5021/Q5022）

对于高温及耐化学介质的工况，推荐使用本公司氟橡胶材料。

若有特殊要求（温度、速度，用于水、HFA液、HFB液等介质中），请与本公司的咨询服务部联系，以便向您推荐合适的材料和结构。

2.应用范围：

工作压力：≤500bar

工作温度：-40至+100°C

表面速度：≤0.5m/s

适用于双作用活塞密封。

3.安装：

安装这类密封件需分体式活塞。安装时，不要将密封组件在锐边或螺纹上拉过。设计的活塞应该在安装这种密封组件时事先在后表面装支撑环，使得在活塞中心件上有个稍微倾斜的入口或圆角，以便于安装。

»e«的值为导向环安全磨掉时的最大值（参看“间隙选择”）。

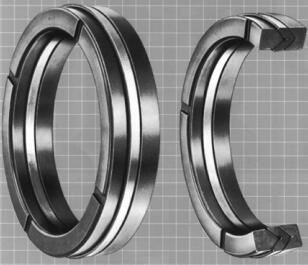

M4型V组合活塞密封圈

  订货号         D*d*H/L

M4002000001     20*10*9/9.3

M4002500001     25*15*9/9.3

M4003000001     30*20*9/9.3

M4004000001     40*25*11/11.5

M4004500001     45*30*11/11.5

M4005000001     50*35*11/11.5

M4005500001     55*40*11/11.5

M4006000001     60*45*11/11.5

M4006300001     63*48*12.5/13

M4007000001     70*50*14.5/15.2

M4008000001     80*60*14.5/15.2

M4009000001     90*70*20.5/21.2

M4010000001     100*80*20.3/21.2

M4011000001     110*90*20.5/21.2

M4011500001     115*95*20.5/21.2

M4012500001     125*100*25.1/25.8

M4014000001     140*115*25.1/25.8

M4015000001     150*120*28/29

M4016000001     160*130*28/29

M4018000001     180*150*30.5/31.5

M4020000001     200*170*32.5/33.5

M4022500001     225*195*32.5/33.5

M4025000001     250*220*32.5/33.5

M4030000001     300*270*32.5/33.5
