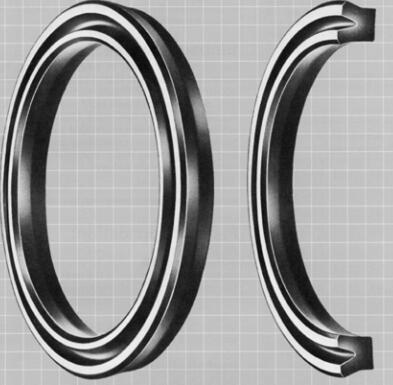

B7型ULTRATHAN ®活塞密封是在沟槽中作紧配合安装的一种唇形密封，B7密封可用于普通橡胶或织物补强橡胶的物理性能达不到要求的各种场合。

这种密封的主要优点是：

●  耐磨性特好。

●  抗挤出。

●  耐冲击。

●  压缩变形小。

●  适应最苛刻的工作条件。

●  易于安装。

1.材料：

   P5008是邵氏硬度约93A的派克聚氨酯基材料。与目前市场上销售的其它聚氨酯材料相比，其主要优点是耐热性提高、抗水解能力增强、压缩变形小。

   如有其它特殊要求（压力、温度、速度、用于水、HFA液体、HFB液等介质中），请与本公司的咨询服务部联系，以便向您推荐合适的材料和结构。

2.应用范围：

工作压力：≤400bar

工作温度：-35至+110°C

表面速度：≤0.5m/s

介    质：液压油（矿物油基）

主要用于重载行走机械和静压中的活塞密封。

3.安装：

   这类密封件应有轴向间隙（参看表中H和L栏）。为了避免密封唇口的损坏，安装时不要将密封件在锐边上拉动。这类密封通常可装入闭式沟槽中。在入口处受到限制时，可能要使用特殊的安装工具。用户若有要求，本公司会提供这类工具的设计方案。

B7型活塞密封圈（ISO系列）

   订货号         D*d*H/L

B71504P5008     15*10*4.2/4.7

B71608P5008     16*8*5.7/6.3

B71610P5008     16*10*5.7/6.3

B72011P5008     20*12*4.2/4.7

B72012P5008     20*12*5.7/6.3

B72212P5008     22*12*8/9

B72416P5008     24*16*5.7/6.3

B72015P5008     25*15*7.3/8

B72516P5008     25*17*4.5/5

B72517P5008     25*17*5.7/6.3

B72520P5008     25*18*5/5.6

B72720P5008     27*20*7/8

B72810P5008     28*20*7/8

B73222P5008     32*22*7.3/8

B73224P5008     32*24*5.7/6.3

B73226P5008     32*25*5/5.6

B73422P5008     34*22*8.5/9.5

B73524P5008     35*25*6/6.8

B73525P5008     35*25*7.3/8

B73810P5008     38.1*30.1*5.7/6.3

B73909P5008     39*29*7.3/8

B74018P5008     40*28*10/11

B74030P5008     40*30*7.3/8

B74031P5008     40*30*10/11

B74032P5008     40*32*5.7/6.3

B74033P5008     40*33*8/9

B74304P5008     43*33*7.3/8

B74535P5008     45*35*7.3/8

B75010P5008     50*35*10/11

B75035P5008     50*35*11.4/12.5

B75040P5008     50*40*7.3/8

B75041P5008     50*40*10/11

B75016P5008     50*42*5.7/6.3

B75043P5008     50.8*41.17*6.2/7

B75209P5008     52*42*7.3/8

B75405P5008     54*44*5.5/6.1

B75409P5008     54*44*7.3/8

B75545P5008     55*45*7.3/8

B75703P5008     57*41*11.4/12.5

B76050P5008     60*50*7.3/8

B76009P5008     60*50*10/11

B76032P5008     63*48*8.6/9.5

B76348P5008     63*48*11.4/12.5

B76353P5008     63*53*7.3/8

B76355P5008     63*55*5.7/6.3

B76055P5008     65*55*7.3/8

B76709P5008     67*57*7.3/8

B76805P5008     68*58*9.5/10.5

B77011P5008     70*60*7.5/8.2

B77012P5008     70*60*12/13

B77027P5008     75*63*8.7/9.5

B78060P5008     80*60*14.5/16

B78008P5008     80*65*8.6/9.5

B78065P5008     80*65*11.4/12.5

B78010P5008     80*70*6.7/7.5

B78011P5008     80*70*12/13

B79075P5008     90*75*11.4/12.5

B79580P5008     95*80*11.4/12.5

B7A080P5008     100*80*14.5/16

B7A085P5008     100*85*11.4/12.5

B7A088P5008     100*88*9.5/10.5

B7A090P5008     100*90*6.7/7.5

B7B008P5008     110*90*8/9

B7B004P5008     110*90*15/16.5

B7B050P5008     115*98*14.5/16

B7C050P5008     121*111.1*9.5/10.5

B7C210P5008     125*100*18.2/20

B7C215P5008     125*105*14.5/16

B7C219P5008     125*110*9.6/10.6

B7E015P5008     140*115*18/19

B7E050P5008     145*115*18/20

B7F024P5008     152.4*136.5*10/11

B7G035P5008     160*135*18.2/20

B7G040P5008     160*140*14.5/16

B7J004P5008     180*150*18/20

B7L007P5008     200*170*22.7/25

B7L010P5008     200*175*18.2/20

B7L013P5008     200*185*9.6/10.6

B7M020P5008     220*200*15/16.5

B7N010P5008     240*215*15/16.5

B7N120P5008     250*220*22.7/25

B7N125P5008     250*225*18.2/20

B7N130P5008     250*230*15/16.5

B7O170P5008     270*240*22.5/25

B7Q028P5008     310*280*22.7/25

B7Q210P5008     320*290*20/22

B7型活塞密封圈（JIS系列）

  订货号         D*d*H/L

B7020AP5008     20*10*6/7

B7025AP5008     25*15*6/7

B7030AP5008     30*20*5/5.7

B7030BP5008     30*20*6/7

B7035AP5008     35*25*6/7

B7040AP5008     40*30*6/7

B7045AP5008     45*30*9/10

B7045BP5008     45*30*10/11

B7045CP5008     45*35*6/7

B7050AP5008     50*35*9/10

B7050BP5008     50*35*10/11

B7050CP5008     50*40*6/7

B7050DP5008     50*40*7.3/8.3

B7050EP5008     50*40*9/10

B7050FP5008     50*40*9.5/10.5

B7050GP5008     50*40*10/11

B7055BP5008     55*45*6/7

B7056AP5008     56*45*7/8

B7060AP5008     60*45*9/10

B7060BP5008     60*45*10/11

B7060CP5008     60*50*6/7

B7063AP5008     63*48*9/10

B7063BP5008     63*48*10/11

B7063CP5008     63*53*6/7

B7065AP5008     65*50*10/11

B7065BP5008     65*55*6/7

B7070AP5008     70*55*9/10

B7070BP5008     70*55*10/11

B7070CP5008     70*60*6/7

B7070DP5008     70*60*10/11

B7070EP5008     70*50*12/13

B7071AP5008     71*61*6/7

B7075AP5008     75*60*10/11

B7075BP5008     75*65*6/7

B7075CP5008     75*55*12/13

B7080AP5008     80*65*9/10

B7080BP5008     80*65*10/11

B7080CP5008     80*70*6/7

B7080DP5008     80*70*8/9

B7080EP5008     80*47*16/17

B7080FP5008     80*60*12/13

B7085AP5008     85*70*9/10

B7085BP5008     85*70*10/11

B7085CP5008     85*75*6/7

B7085DP5008     85*75*8/9

B7085EP5008     85*65*12/13

B7090AP5008     90*75*9/10

B7090BP5008     90*75*10/11

B7090CP5008     90*80*6/7

B7090DP5008     90*70*12/13

B7095AP5008     95*80*10/11

B7100AP5008     100*85*9/10

B7100BP5008     100*85*10/11

B7100DP5008     100*80*12/13

B7105AP5008     105*90*9/10

B7105BP5008     105*85*12/13

B7110AP5008     110*95*9/10

B7110BP5008     110*85*18/19

B7110CP5008     110*90*12/13

B7110DP5008     110*90*13/14

B7115AP5008     115*100*9/10

B7115BP5008     115*95*12/13

B7120AP5008     120*105*9/10

B7120BP5008     120*106*8.5/9.5

B7120CP5008     120*100*12/13

B7125AP5008     125*110*9/10

B7125BP5008     125*112*9/10

B7125CP5008     125*105*12/13

B7125DP5008     125*105*15/16

B7130AP5008     130*115*9/10

B7130BP5008     130*110*12/13

B7130CP5008     130*110*15/16

B7135AP5008     135*115*12/13

B7140AP5008     140*125*9/10

B7140BP5008     140*120*12/13

B7140CP5008     140*120*15/16

B7145AP5008     145*125*12/13

B7150AP5008     150*135*9/10

B7150BP5008     150*136*8.5/9.5

B7150CP5008     150*125*19/20

B7150DP5008     150*130*12/13

B7150EP5008     150*130*15/16

B7155AP5008     155*140*9/10

B7160AP5008     160*145*9/10

B7160BP5008     160*135*19/20

B7160CP5008     160*140*12/13

B7165AP5008     165*150*9/10

B7165BP5008     165*140*19/20

B7170AP5008     170*155*9/10

B7170BP5008     170*145*19/20

B7170CP5008     170*150*12/13

B7175AP5008     175*160*9/10

B7180AP5008     180*165*9/10

B7180BP5008     180*155*12/13

B7180CP5008     180*155*19/20

B7180DP5008     180*160*12/13

B7180EP5008     180*160*16/17

B7190AP5008     190*175*9/10

B7190BP5008     190*165*19/20

B7190CP5008     190*170*12/13

B7200AP5008     200*175*19/20

B7200BP5008     200*180*12/13

B7205AP5008     205*180*19/20

B7210AP5008     210*190*12/13

B7215AP5008     215*190*16/17

B7220AP5008     220*200*12/13

B7224AP5008     224*204*12/13

B7225AP5008     225*205*12/13

B7230AP5008     230*205*20/21

B7240AP5008     240*220*12/13

B7250AP5008     250*230*12/13

B7255AP5008     255*230*18/19

B7260AP5008     260*235*16/17

B7270AP5008     270*250*12/13

B7280AP5008     280*255*19/20

B7290AP5008     290*265*16/17

B7300AP5008     300*270*19/20

B7320AP5008     320*290*24/25

B7360AP5008     360*330*22/24

B7380AP5008     380*350*24/25
