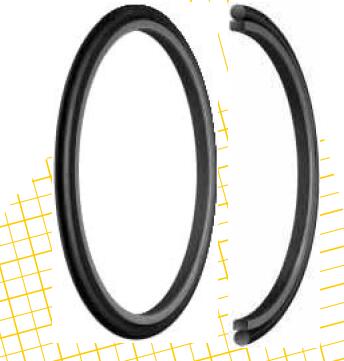

ON型活塞杆密封是由PTFE杆密封环和O形圈组成。用于液压油缸的杆和柱塞密封。

  ON型密封特别适用于控制油缸、伺服系统、机床、快速响应油缸以及建筑机器中的双向活塞油缸。它与双唇防尘圈配合使用可达到最优密封性能。

这种密封件有以下优点：

●  小的安装尺寸。

●  极小的起动和运动摩擦力，甚至在低速下也可保证平稳运动，无爬行现象。

●  耐磨损。

●  抗挤压。

●  耐高温。

●   由于密封环具有高的耐化学介质腐蚀特征，并且可选择不同材料的O形圈，ON型密封几乎可应用于所有介质。

●  可提供最大至直径2500mm的产品。

注：对于特殊应用，例如重载或轻载，可选择非标准断面。在这种情况，可选择其它断面替代标准断面，例如：上例中，用“C”或“E”断面代替“D”断面。

1.标准材料：

密封环：Polon ® 052，改性PTFE+40%铜粉

O形圈：N0674，邵氏硬度约70的丁腈橡胶

若有特殊要求（压力、温度、速度等），请与本公司的咨询服务部联系，以便向您推荐合适的材料和结构。

2.应用范围：

工作压力：≤400bar*

工作温度：-30至+100℃**

表面速度：≤4m/s

* 在减少挤出间隙（H7/f7）的情况下，压力可提高到600巴。

** 与标准温度有偏差时，请咨询派克合适的O形圈。

请将此密封与导向带一起共同使用。

ON型双作用活塞杆组合密封

产品号     规格尺寸

ON0040     4*8.9*2.2

ON0050     5*9.9*2.2

ON0070     7*11.9*2.2

ON0080     8*15.3*3.2

ON0100     10*17.3*3.2

ON0120     12*19.3*3.2

ON0140     14*21.3*3.2

ON0150     15*22.3*3.2

ON0160     16*23.3*3.2

ON0180     18*25.3*3.2

ON0200     20*30.7*4.2

ON0220     22*32.7*4.2

ON0240     24*34.7*4.2

ON0250     25*35.7*4.2

ON0260     26*36.7*4.2

ON0280     28*38.7*4.2

ON0300     30*40.7*4.2

ON0320     32*42.7*4.2

ON0350     35*45.7*4.2

ON0360     36*46.7*4.2

ON0370     37*47.7*4.2

ON0380     38*53.1*6.3

ON0400     40*55.1*6.3

ON0420     42*57.1*6.3

ON0450     45*60.1*6.3

ON0480     48*63.1*6.3

ON0500     50*65.1*6.3

ON0520     52*67.1*6.3

ON0550     55*70.1*6.3

ON0580     58*73.1*6.3

ON0600     60*75.1*6.3

ON0630     63*78.1*6.3

ON0650     65*80.1*6.3

ON0700     70*85.1*6.3

ON0750     75*90.1*6.3

ON0800     80*95.1*6.3

ON0850     85*100.1*6.3

ON0900     90*105.1*6.3

ON0950     95*110.1*6.3

ON1000     100*115.1*6.3

ON1100     110*125.1*6.3

ON1200     120*135.1*6.3

ON1250     125*140.1*6.3

ON1300     130*145.1*6.3

ON1400     140*155.1*6.3

ON1500     150*165.1*6.3

ON1550     155*170.1*6.3

ON1600     160*175.1*6.3

ON1700     170*185.1*6.3

ON1750     175*190.1*6.3

ON1800     180*195.1*6.3

ON1850     185*200.1*6.3

ON1900     190*205.1*6.3

ON1950     195*210.1*6.3

ON2000     200*220.5*8.1

ON2100     210*230.5*8.1

ON2200     220*240.5*8.1

ON2250     225*245.5*8.1

ON2300     230*250.5*8.1

ON2400     240*260.5*8.1

ON2500     250*270.5*8.1

ON2600     260*084.0*8.1

ON2700     270*294.0*8.1

ON2800     280*304.0*8.1

ON2900     290*314.0*8.1

ON3000     300*324.0*8.1

ON3100     310*334.0*8.1

ON3200     320*344.0*8.1

ON3300     330*354.0*8.1

ON3400     340*364.0*8.1

ON3500     350*374.0*8.1

ON3600     360*384.0*8.1

ON3700     370*394.0*8.1

ON3800     380*404.0*8.1

ON3900     390*414.0*8.1

ON4000     400*424.0*8.1

ON4100     410*434.0*8.1

ON4200     420*444.0*8.1

ON4300     430*454.0*8.1

ON4400     440*464.0*8.1

ON4500     450*474.0*8.1

ON4600     460*484.0*8.1

ON4700     470*494.0*8.1

ON4800     480*504.0*8.1

ON4900     490*514.0*8.1

ON5000     500*524.0*8.1
