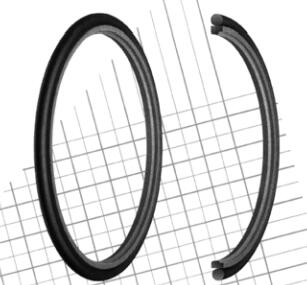

OD型活塞杆密封是由PTFE杆密封环和O形圈组成。用于液压油缸的杆和柱塞密封。

   OD型密封特别适用于控制油缸、伺服系统、机床、快速响应油缸以及建筑机器。它与双唇防尘圈配合使用可达到最优密封特性。

这种密封件有下列优点：

●  小的安装尺寸。

●  极小的起动和运动摩擦力，甚至在低速下也可保证平稳运动，无爬行现象。

●  耐磨损。

●  抗挤压。

●  耐高温。

●  由于密封环具有高的耐化学介质腐蚀特征，并且可选择不同材料的 O形圈，  OD型密封几乎可应用于所有介质。

●  由于特殊形状的密封结构，具有良好的油膜回油特性。

●  可提供最大至直径2500mm的产品。

1.标准材料

滑动环：  Polon ® 052，改性的PTFE+40%青铜。

O形圈：   N0674，邵氏硬度约为70的NBR橡胶。

若有特殊要求(压力、温度、速度等)，请与本公司的咨询服务部联系，他们会向你推荐合适的材料和结构。

2.应用范围

工作压力：  ≤400bar*

工作温度：  -30至+100℃**

表面速度：  ≤4m/s

*在降低挤出间隙为(H7/f7)条件下，可承受600bar工作压力

**与标准温度有偏差时，请咨询派克合适的O形圈。

安装

小于30mm杆径需开式沟槽。

OD型活塞杆密封圈

    订货号            d*D*L

OD004005200171A      4*8.9*2.2

OD005005200171A      5*9.9*2.2

OD007005200171A      7*11.9*2.2

OD008005200171B      8*15.3*3.2

OD010005200171B      10*17.3*3.2

OD012005200171B      12*19.3*3.2

OD014005200171B      14*21.3*3.2

OD015005200171B      15*22.3*3.2

OD016005200171B      16*23.3*3.2

OD018005200171B      18*25.3*3.2

OD020005200171C      20*30.7*4.2

OD022005200171C      22*32.7*4.2

OD024005200171C      24*34.7*4.2

OD025005200171C      25*35.7*4.2

OD026005200171C      26*36.7*4.2

OD028005200171C      28*38.7*4.2

OD030005200171C      30*40.7*4.2

OD032005200171C      32*42.7*4.2

OD035005200171C      35*45.7*4.2

OD036005200171C      36*46.7*4.2

OD037005200171C      37*47.7*4.2

OD038005200171D      38*53.1*6.3

OD040005200171D      40*55.1*6.3

OD042005200171D      42*57.1*6.3

OD045005200171D      45*60.1*6.3

OD048005200171D      48*63.1*6.3

OD050005200171D      50*65.1*6.3

OD052005200171D      52*67.1*6.3

OD055005200171D      55*70.1*6.3

OD056005200171D      56*71.1*6.3

OD060005200171D      60*75.1*6.3

OD063005200171D      63*78.1*6.3

OD065005200171D      65*80.1*6.3

OD070005200171D      70*85.1*6.3

OD075005200171D      75*90.1*6.3

OD080005200171D      80*95.1*6.3

OD085005200171D      85*100.1*6.3

OD090005200171D      90*105.1*6.3

OD095005200171D      95*110.1*6.3

OD100005200171D      100*115.1*6.3

OD110005200171D      110*125.1*6.3

OD120005200171D      120*135.1*6.3

OD125005200171D      125*140.1*6.3

OD130005200171D      130*145.1*6.3

OD140005200171D      140*155.1*6.3

OD150005200171D      150*165.1*6.3

OD155005200171D      155*170.1*6.3

OD160005200171D      160*175.1*6.3

OD170005200171D      170*185.1*6.3

OD175005200171D      175*190.1*6.3

OD180005200171D      180*195.1*6.3

OD185005200171D      185*200.1*6.3

OD190005200171D      190*205.1*6.3

OD195005200171D      195*210.1*6.3

OD200005200171E      200*220.5*8.1

OD210005200171E      210*230.5*8.1

OD220005200171E      220*240.5*8.1

OD225005200171E      225*245.5*8.1

OD230005200171E      230*250.5*8.1

OD240005200171E      240*260.5*8.1

OD250005200171E      250*270.5*8.1

OD260005200171F      260*284.0*8.1

OD270005200171F      270*294.0*8.1

OD280005200171F      280*304.0*8.1

OD290005200171F      290*314.0*8.1

OD300005200171F      300*324.0*8.1

注：以为OD型密封圈为部分型号，其他型号欢迎来电咨询！
